Описание

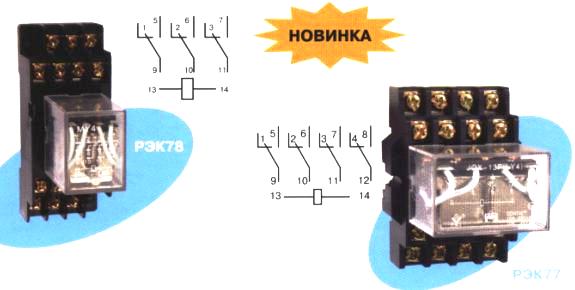

Реле РЭК77 и РЭК78 (аналоги РП21) предназначены для передачи команд управления исполнительным элементам путём коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъёмами РРМ77 и РРМ78, устанавливаемыми на 35 мм монтажную DIN-рейку. На разъёмах расположены зажимы выводов переключающих контактов и катушки.
Технические характеристики
| ПАРАМЕТР | РЭК77/3 | РЭК77/4 | РЭК78 | |
|---|---|---|---|---|
| Габаритные размеры, мм | 42×28×42 | 28×21×35 | ||
| Номинальный ток, А | 10 | 5 | ||
| Напряжение управления | AC | 230 | ||
| DC | 12; 24 | |||
| Сопротивление контактов, мОм | < 50 | |||
| Сопротивление изоляции, МОм | > 100 | |||
| Механическая износостойкость, циклов, не менее | 100 000 000 | |||
| Электрическая износостойкость, циклов, не менее | 1 000 000 | |||
| Температура эксплуатации, °С | –4…+55 | |||
