Назначение изделия
Выключатель-разъединитель ВН-32, благодаря своей конструкции (двойной разрыв цепи), позволяет практически исключить пробой и перекрытие дугой по изоляции, даже при длительной эксплуатации и сильном загрязнении. Он предназначен для коммутации смешанных активных и индуктивных нагрузок, уже защищённых от сверхтоков другими коммутационными аппаратами. Аппарат допускает коммутацию электрических цепей при умеренных перегрузках.
Область применения ВН-32 — учётно-распределительное оборудование жилых и общественных зданий и сооружений, где предусматривается необходимость в оперативном отключении от сети отдельных групп электропотребителей или участков электрической цепи (например, в этажных щитах вместо пакетных выключателей).
Описание
Выключатель-разъединитель ВН-32 не имеет собственного потребления электроэнергии и является электромеханическим устройством ручного управления. Предусмотрено одно-, двух-, трёх- и четырёхполюсное исполнение. Монтаж ВН-32 производят на 35 мм монтажную DIN-рейку.
Принцип действия
При переводе рукоятки управления из положения «ВЫКЛ» в положение «ВКЛ» происходит замыкание цепи посредством мостикового контакта.
ВН-32 1Р 32 А
ВН-32 4Р 63 А
ВН-32 3Р 63 А
ВН-32 2Р 63 А
Преимущества
- Увеличенный срок службы
- Повышенная износоустойчивость контактов, значительно увеличивающая количество циклов включения-отключения
- Простота конструкции, обеспечивающая надёжное замыкание цепи даже при длительной эксплуатации и сильном загрязнении
- Широкий диапазон рабочих температур от –40 °C до +50 °C
- Работают в любом положении относительно вертикали
- Насечки на контактных зажимах, исключающие перегрев и оплавление проводов за счёт надёжной фиксации в местах присоединения
- Варианты исполнения на шесть номинальных токов
- Срок службы не менее 15 лет
Внутреннее устройство
- Корпус из термостойкой ABS-пластмассы
- Рукоятка управления
- Указатель «ВКЛ/ВЫКЛ»
- Присоединительные зажимы для фиксации внешних проводников
- Неподвижные контакты с наплавлением серебряного композита
- Мостик с серебряными контактами
- 6а. Двойной мостик в выключателях с Ie > 63 А
- Прижимная пружина
- Возвратная пружина
- Посадочное место на 35 мм монтажную DIN-рейку

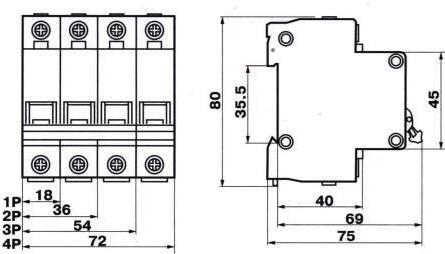

Габаритные и установочные размеры
Технические характеристики
| ПАРАМЕТР | ВН-32 |
|---|---|
| Номинальное рабочее напряжение, В | 230/400 |
| Номинальный рабочий ток Ie, А | 16, 20, 25, 32, 40, 63, 100 |
| Номинальная частота тока сети, Гц | 50 |
| Число полюсов, n | 1, 2, 3, 4 |
| Напряжение постоянного тока на один полюс, не более, В | 48 |
| Номинальный кратковременно допустимый ток Icw, А | 15 Ie в течение 1 с |
| Включающая и отключающая способности коммутационных элементов, I/Ie | 3 |
| Механическая износостойкость: | |
| Ie = 20, 25, 32 А | 30 000 |
| Ie = 40, 63 А | 20 000 |
| Ie = 100 А | 10 000 |
| Электрическая износостойкость, циклов В-О: | |
| Ie = 20, 25, 32 А | 30 000 |
| Ie = 40, 63 А | 20 000 |
| Ie = 100 А | 10 000 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ4 |
| Степень защиты по ГОСТ 14254-96 | IP20 |
| Категория применения по ГОСТ Р 50030.1-2000 | АС-22В |
| Максимальное сечение провода, мм² | 35 |
| Масса одного полюса, не более, кг | 0,08 |
| Диапазон рабочих температур, °С | –40…+50 |
| Наличие драгоценных металлов (серебро), г/полюс | 1,2 |
