Назначение и область применения
Таймер предназначен для отсчёта интервалов времени, автоматического включения/отключения электротехнического оборудования через заданный промежуток времени в течение недели и управления различными технологическими процессами.
Таймер может использоваться в промышленных и бытовых электроустановках и должен устанавливаться в распределительных щитах со степенью защиты по ГОСТ 14254-96.
Монтаж производят на 35 мм монтажную DIN-рейку.
Схема подключения

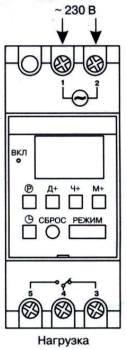

Схема подключения таймера электронного ТЭ-15
Технические характеристики
По своим техническим характеристикам таймер соответствует требованиям ГОСТ Р 51342.2.3-99.
Климатическое исполнение таймера УХЛ4 по ГОСТ 15150-69.
Высота над уровнем моря — не более 2000 м. В части воздействия механических факторов внешней среды таймер соответствует группе условий эксплуатации М1 по ГОСТ 17516.1-96.
| Номинальное рабочее напряжение, В | ~230 |
| Диапазон рабочего напряжения, В | 180…264 |
| Номинальная частота тока сети, Гц | 50 |
| Число программ управления вкл/откл | 8 |
| Минимальный интервал установки времени работы программы, мин | 1 |
| Максимальный ток нагрузки, А при cos φ = 1 | 16 |
| Максимальный ток нагрузки, А при cos φ = 0,5 | 8 |
| Потребляемая мощность, не более, Вт | 5 |
| Время сохранения установленной программы при отключении напряжения питания, не менее, ч | 150 |
| Диапазон рабочих температур, °С | –10…+40 |
| Механическая износостойкость, циклов вкл/откл, не менее | 10⁷ |
| Электрическая износостойкость, циклов вкл/откл, не менее | 10⁵ |
| Масса, кг | 0,15 |
Вид и габаритные размеры
Таймер электронный ТЭ-15 — внешний вид и габаритные размеры
